在環保要求十分嚴格的今天，對于生產設備的揚塵和粉塵源頭應嚴格把控，控制粉塵外溢，這都離不開石灰窯的布袋除塵器。石灰窯的布袋除塵器起著凈化氣體，過濾粉塵的作用，除塵器的工作依靠著各部件相互配合完成，缺一不可，下面就由千百度小編為您介紹一下石灰窯布袋除塵器的結構。
  

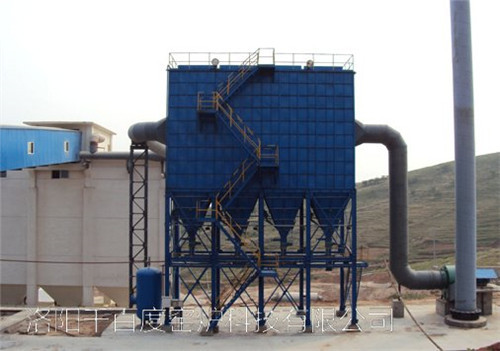

  一、石灰窯布袋除塵器結構圖

  
  石灰窯布袋除塵器工作流程：進風口→灰斗→過濾袋→上箱體→出風口
  含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。
  

  二、石灰窯布袋除塵器組成

  

  1、袋室

  
  大型長袋低壓脈沖袋式除塵器中箱體下部的進風口處設有截?fù)跹b置，含塵氣體在進風管內進入灰斗時，粉塵隨其速度慣性沖撞擋板后，大部分即落入灰斗，其余少量細粉塵按截?fù)跹b置導流方向隨氣流進入濾袋室過濾。
  

  2、灰斗

  
  灰斗由上灰斗和下灰斗兩體連接而成，壁板均采用4mm厚鋼板焊制，外表均焊有足夠強度的角鋼為加強筋?；叶废虏窟€焊有大孔格柵網。檢修換袋時可以從上方將濾袋直接放入灰斗，落在板柵網上，然后從灰斗從孔門處即可統一取出，既減輕工人勞動強度，又實現了清潔操作。
  

  3、濾袋

  為了保證過濾性能確保排放標及粉塵的特性，除塵器濾袋所采用PPS針刺過濾氈，濾袋口部縫有彈性漲圈，將其捏成月牙形放入花板孔內，密封、牢固、不脫落，安裝檢修換袋極為方便。濾袋間有十字形氣流通道，便于含塵氣體的勻速上升，擴散，達到濾袋負荷均衡，以延長使用壽命。
  

  4、濾袋骨架

  
  濾袋支撐骨架采用冷撥鋼絲點焊（電阻焊）而成，表面光滑無焊渣、焊痘、無毛刺，再經鍍塑處理。
  

  5、清潔氣體箱

  
  每個袋室（箱體）的上方均相應連接有一個清潔氣體箱，內部裝有11排噴吹管，頂面有6個檢修用的人孔門。噴吹管進氣端用快裝式連接管件固定在壁板上，終端用壓板固定在支架上。這種結構型式方便噴氣管的安裝調整，可確保其噴吹口與濾袋同心以達到好的噴吹效果。
  

  6、檢查門

  
  除塵器頂部和灰斗上的人孔檢查門均采用快開式結構，工人維修時無需攜帶工具，即可快快捷地打開和關閉，緊定用的手柄為凸輪式結構，手動擰緊后扳下即可牢固壓緊，提起后旋幾圈即可打開，極為方便快捷。
  

  7、電磁脈沖閥

  
  隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流；然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的。
  

  以上就是對于石灰窯布袋除塵器的結構介紹，要經常檢查控制閥、脈沖閥的狀況，清灰也是石灰窯布袋除塵器十分重要的一部分，如果不及時清灰會影響除塵器的效率。千百度窯爐科技可以為客戶提供石灰窯生產線從方案規劃至施工圖設計的服務，依據客戶情況制訂出完善的污染治理方案，歡迎您留言或致電咨詢。
